cnc數控加工中心是主要依靠數控系統操控機床進行加工的，操作人員通過面板按鍵輸入各種指令向數控系統傳達零件加工信息，然后數控系統讀取指令后操控機床各軸和刀庫進行零件自動化加工。一般加工中心的面板上有著很多的按鍵，每個按鍵都代表著不同的指令，如果按錯，就會導致加工中心數控系統進行錯誤的機床操作，為幫助大家避免這種錯誤，米科尼小編這里為大家整理了cnc數控加工中心面板按鍵說明圖解，以供大家參考。

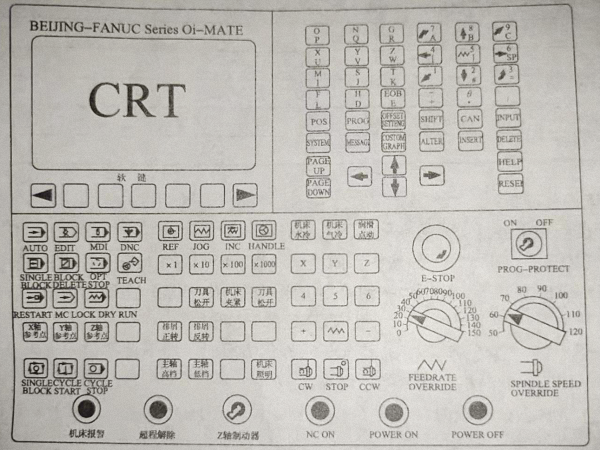

　　一、cnc數控加工中心面板按鍵說明圖

　　由于加工中心的生產廠家眾多，所以使用的系統和面板也略有不同，但功能和操作方法是基本一致的，這里米科尼小編以FANUC-0i-MATE系統為例，為大家講解其面板上的按鍵功能。這種系統的操作面板主要由上下兩部分組成，上半部分為數控系統操作面板，下班部分為機床操作面板。

　　二、加工中心數控系統操作面板按鍵說明

　　cnc加工中心的數控系統操作面板主要由CRT顯示器和MDI鍵盤兩部分組成，顯示器下方有一排軟按鍵，這一排軟按鍵的功能根據屏幕中對應的提示來指定，各MDI按鍵功能如下：
　　1、數字鍵、字母鍵：數字和字母的輸入。
　　2、EOB：程序段結束符的插入。
　　3、POS：顯示刀具的坐標位置。
　　4、PROG：在EDIT方式下編輯、顯示存儲器里的程序，在MDI方式下輸入及顯示MDI數據，在AUTO方式下顯示程序指令值。
　　5、OFFSET SETTING：設定、顯示刀具補償值、工件坐標系、宏指令變量。
　　6、SYSTEM：用于參數的設定、顯示，自診斷功能數據的顯示。
　　7、MESSAGE：系統（NC）報警信號顯示，報警記錄顯示。
　　8、GRAPH：用于圖形顯示。
　　9、SHIFT：上檔功能鍵。
　　10、CAN：刪除鍵，用于刪除末尾輸入的字符或符號。
　　11、INPUT：輸入鍵，用于參數或補償值的輸入。
　　12、ALTER：替代件，程序字的替代。
　　13、INSERT：插入鍵，程序字的輸插入。
　　14、DELETE：刪除鍵，刪除程序字、程序段及整個程序。
　　15、HELP：幫助鍵。
　　16、PAGE UP：向前翻頁鍵。
　　17、PAGE DOWN：向后翻頁鍵。
　　18、CURSOR：光標移動鍵。
　　19、RESET：復位鍵，使所有功能停止。

　　三、加工中心機床操作面板按鍵說明

　　1、POWER ON：按下該按鈕，向機床潤滑、冷卻等禮破部件供電。
　　2、POWER OFF：按下該按鈕，則機床潤滑、冷卻等機械部件斷電。
　　3、NC ON：按下該按鈕，向機床CNC部分供電。
　　4、E-STOP：緊急停止按鈕，當出現緊急情況時，按下此按鍵，機床及CNC裝置隨即處于急停狀態。此時機床報警指示燈亮。要消除急停狀態，可順時針轉動急停按鈕，使按鈕向上彈起，并按下復位按鈕“RESET”鍵。
　　5、AUTO：自動執行鍵，按下此按鍵，可自動執行加工程序。
　　6、EDIT：編輯鍵，按下此按鍵，可以對儲存在內存中的程序、數據進行編輯操作。
　　7、MDI：手動數據輸人，在此狀態下，可以輸人單一的命令或兒段命令并立即按下循環啟動按鈕使機床動作，滿足工作需要。
　　8、DNC：在線加工，在此狀態下，通過計算機與CNC的連接，可以使機床直接執行計算機等外部輸入/輸出設備中存貯的程序。
　　9、REF：手動返回參考點，在此狀態下，可以執行返回參考點的功能，當相應軸返回參考點指令執行完成后，對應軸的返回參考點指示燈亮。
　　10、JOG：手動連續進給，先按下軸選擇按鈕X或Y或Z,再按下方向選擇按鈕“+”或“-”不放，該指定軸即沿指定的方向進給，進給速率可通過進給速度倍率旋鈕（FEEDRATE OVERRIDE）進行調節。
　　11、INC：增量進給（點動），先選擇進給軸，再選擇增量步長（×1或×10或×100或×1000），每按次方向按鈕，刀具向相應方向移動一定距離。
　　12、HANDLE：手搖脈沖發生進給操作，在手搖脈沖發生器進給方式中，刀具可以通過旋轉掛在機床上的手搖脈沖發生器使刀具進行移動。
　　13、SINGLE BLOCK：單段運行，按下此按鈕后，每按一次循環啟動按鈕，機床執行一段操作后暫停。
　　14、BLOCK DELETE：程序段跳過，當此按鈕按下后，程序段前加“/”符號的程序段將被跳過不執行。
　　15、OPT STOP：選擇停止，當此按鈕按下后，在自動執行的程序中出現MO1指令時，程序?qū)⑼Ｖ箞?zhí)行。再次按下循環啟動按鈕后，系統將繼續執行M01以后的程序。
　　16、RESTART：程序重啟，按下此按鈕后，程序?qū)⒅匦聠印?br /> 　　17、MC LOCK：機床鎖住，按下此按鈕后，在自動運行過程中刀具的移動功能將被限制執行，但不禁止執行M、S、T指令。
　　18、DRY RUN：空運行，按下此按鈕后，在自動運行過程中刀具按參數指定的速度快速運行，該功能主要用于檢查刀具的運行軌跡是否正確。
　　19、CYCLE START：循環啟動開始，在自動運行狀態下，按下此按鈕后，機床自動運行加工程序。
　　20、CYCLE STOP：循環啟動停止，在機床循環啟動狀態下，按下該按鈕，程序運行及刀具運動將處于暫停狀態，其他功能如主軸轉速、冷卻等保持不變。再次按下循環啟動按鈕后，機床重新進入自動運行狀態。
　　21、CW：主軸正轉，在HANDLE模式或JOG模式下，按下此按鈕，主軸將順時針轉動。
　　22、CCW：主軸反轉，在HANDLE模式或JOG模式下，按下此按鈕，主軸將逆時針轉動。
　　23、STOP：主軸停轉，在HANDLE模式或JOG模式下，按下此按鈕，主軸將停止轉動。
　　24、SPINDLE SPEED OVERRIDE：主軸轉速倍率調整旋鈕，可對主軸轉速進行50%~120%范圍內的無級調速。
　　25、FEEDRATE OVERRIDE：進給速度信率旋鈕，可對進給速度在0%~150%范圍內進行調節。

　　以上就是米科尼小編為大家整理的cnc數控加工中心面板按鍵說明，希望能對大家有所幫助。洛陽米科尼精密機械有限公司作為一家專注于機床研發、制造、銷售、服務的數控加工中心廠家，產品線覆蓋了各類數控機床，包括小型CNC加工中心、立式加工中心、龍門加工中心、雕銑機等，產品廣泛用于航空航天、軍工、儀器儀表以及模具加工和汽車零部件精加工等領域，如有需要可以在我們的網站留言，或者撥打客服電話進行詳細咨詢。
