液壓夾具與氣動夾具原理相同，其不同點為動力源區分，液壓夾具動力來源于液壓泵裝置，通過油缸或其它執行元件作為輸出力。其優點在于穩定性高，夾持力大，適用于大批量零件加工和自動化生產。液壓夾具是通過液壓控制實現對工件的自動定位、支承、夾緊的夾具。具有使用便利、工作平穩、夾緊力大、可靠的特點。廣分應用于加工中心、數控車床、自動化生產線等工作領域。

　　液壓夾具的工作原理

　　利用液壓控制完成夾具和工件的夾緊、抬起和移動，能夠減少工件在加工過程中因夾具而發生的振動變形，既能在粗加工時承受大的切削力，也能保證在精密加工時的準確定位，還能完成手動夾具無法完成的支撐、夾緊和快速釋放。

　　液壓夾具液壓夾具的優勢　　

　　1、保證加工精度：通過液壓夾具安裝定位，可以準確確定機床和刀具與工件之間的相對位置，保證加工精度和穩定度。
　　2、提高生產效率：液壓夾具不用找正可迅速定位和夾緊工件，可以提高生產效率，操作簡單，有效降低生產成本。
　　3、擴大機床的工藝范圍：利用液壓夾具可以改變?cè)瓩C(jī)床的用途同時擴大機床的使用范圍，實現一機多能。

　　4、減輕工作強度：用液壓夾具夾工件更加方便、快捷、操作過程中可以節省員工的勞動強度和人工。

　　液壓夾具的種類

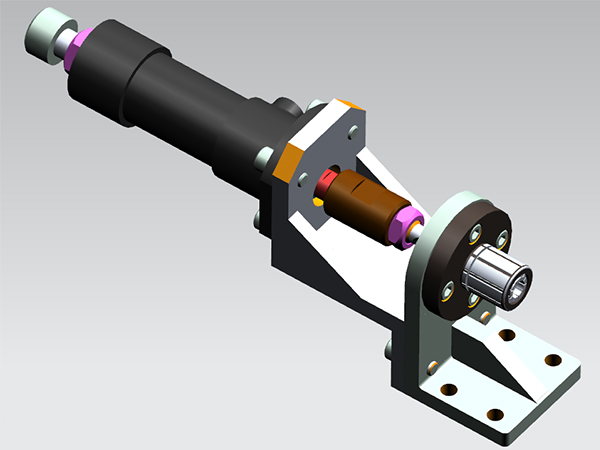

　　液壓漲軸夾具

　　夾具本體由連接部和漲緊部組成，夾具本體內部設置一空腔，該空腔貫穿連接部與漲緊部；連接套固定設置在夾具本體的連接部?jī)?nèi)，與夾具本體同軸；拉桿與連接套的內壁滑動連接，并與連接套同軸；拉桿與漲緊部之間的空腔內裝有液性塑料，拉桿用于推動空腔內的液性塑料；漲緊套固定套設在夾具本體的漲緊部上；定位套固定套設在夾具本體的連接部上，并與漲緊套首尾相接；加壓螺釘，設置在夾具本體漲緊部的前端，與空腔同軸。液壓漲軸夾具有效防止和減輕了零件變形，加工效率高，降低了工人的勞動強度，加工出來的零件具有較高的精度和互換性，并且易于制造和維護。

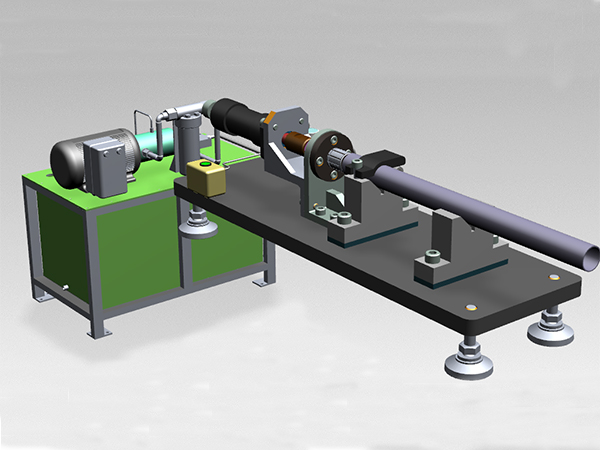

　　液壓圓管修復夾具

　　液壓夾具能保證工件在規定的位置上準確的定位和牢固的夾緊，并能通過浮動支撐減少加工中的振動和變形，還能利用自動控制壓板的壓緊和抬起在加工中讓開夾緊位置。液壓夾具既能在粗加工時承受大的切削力，也能保證在精密加工時的準確定位，還能完成手動夾具無法完成的支撐、夾緊和快速釋放。

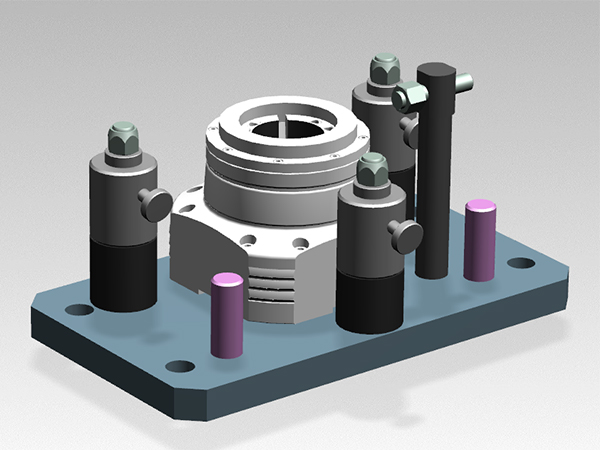

　　內孔夾持夾具

　　內孔夾持夾具以套類零件的內孔及夾具兩端中心孔精確定位，夾具兩端圓螺母快速夾緊，通過推力盤推動脹緊盤，使脹緊盤的外周面夾緊套類零件的內孔。包括對稱設置在本體軸兩側的內孔夾緊裝置，在本體軸的兩端中心內，設有精密中心孔套。夾緊裝置包括推力脹緊機構、鎖緊機構，推力脹緊機構分別套裝在本體軸的兩側，其內側通過緊固件與本體軸內側的軸肩固定連接，其外側設有鎖緊機構，該推力脹緊機構的外周面套在所夾持的工件內孔中。
